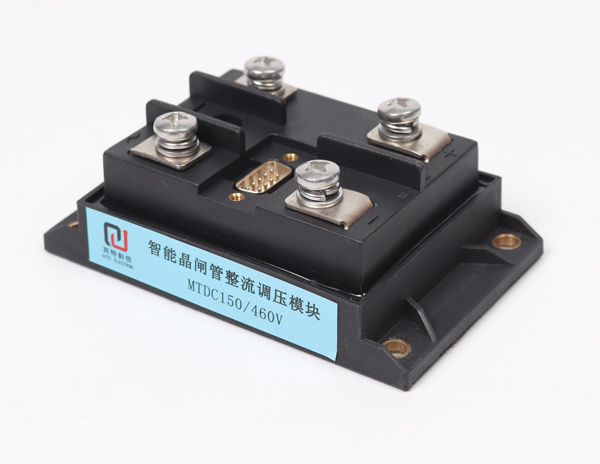

晶閘管智能調壓器又稱為可控硅整流元件，它是由三個P內結構組合而成的一種大功率半導體器件。從性能上來說，晶閘管智能調壓器具有單向?qū)щ娦院涂煽匦詢煞N優勢，但它只有導通和關斷兩種狀態。

一、晶閘管智能調壓器的優點：

1、具有功率放大倍數的功能，可以把幾百的功率放大到幾千甚至上萬倍的功率、反應速度快、沒有火和噪音、成本低、效率快的特點。

2、基于以上種種的優勢，晶閘管智能調壓器在大功率和供電系統中，以及無觸點輸出開關等電路中得到非常普遍的運用。

3、晶閘管智能調壓器從外形上可以分為：平板形、平底行以及螺栓行這三種。

4、從晶閘管智能調壓器的工作原理上看：

晶閘管智能調壓器是四層三端器件,它有J1、J2、J3三個PN結,可以把它中間的NP分成兩部分,構成一個PNP型三極管和一個NPN型三極管的復合管。

5、當晶閘管智能調壓器承受正向陽極電壓時,為使晶閘管智能調壓器導通,必須使承受反向電壓的PN結J2失去阻擋作用。每個晶體管的集電極電流同時就是另一個晶體管的基極電流。因此是兩個互相復合的晶體管電路,當有足夠的門極電流Ig流入時,就會形成強烈的正反饋,造成兩晶體管飽和導通。

二、晶閘管智能調壓器的工作條件有哪些：

（1）由于晶閘管智能調壓器只有導通和關斷兩種工作狀態,所以它具有開關特性,晶閘管智能調壓器承受反向陽極電壓時,無論門極承受何種電壓,晶閘管都處于關斷狀態。

（2）晶閘管智能調壓器承受正向陽極電壓時,僅在門極承受正向電壓的情況下晶閘管才導通

（3）晶閘管智能調壓器在導通情況下,只要有一定的正向陽極電壓,無論門極電壓如何,晶閘管保持導通,即晶閘管導通后,門極失去作用。

（4）晶閘管智能調壓器在導通情況下,當主回路電壓(或電流)減小到接近于零時,晶閘管關斷。
